每次打开电脑总会有这个 loading 动画，看上去挺优雅的，就想着怎么把它弄到自己的项目上。
写一个 loading 动画对前端来说不难，但是要精确模拟小球的运动轨迹就有难度了。想法一直都有，但是往往在数据收集这一步就因为麻烦劝退了。
最近上网看到 loading 动画的 gif 图，刚好对这个项目有帮助，就一鼓作气把它折腾出来。

执行计划

• 第一步，数据的采集，以时间为单位采集小球的坐标，角度数据。(t, x), (t, y), (t, θ) 这样
• 第二步，逆向离散的数据点，重构描述运动规律的函数
• 第三步，写代码，将 loading 动画在前端重现

数据的采集

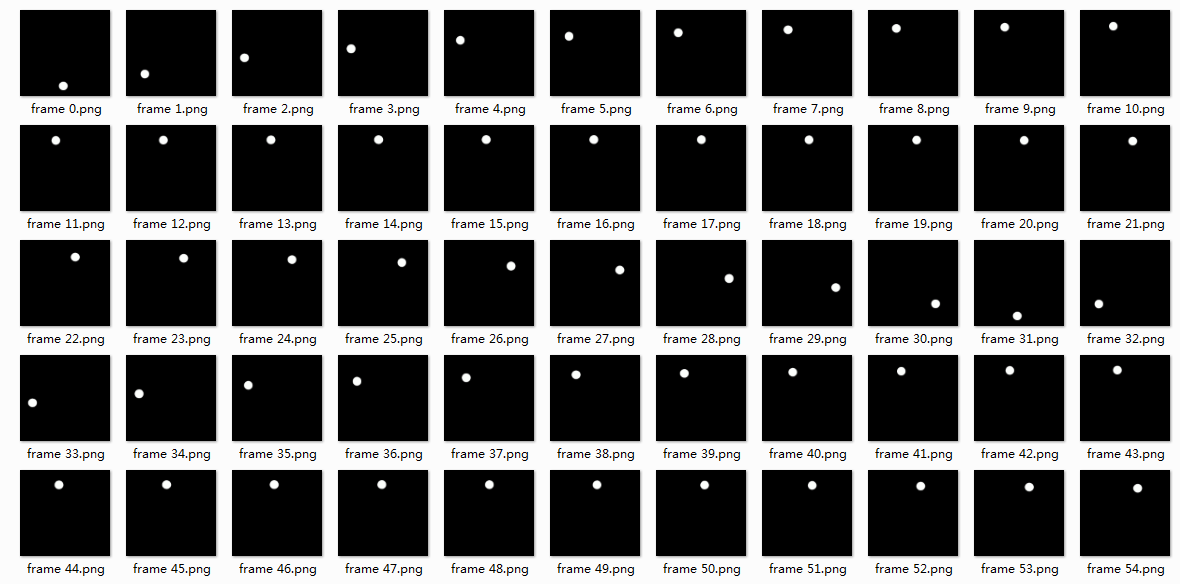

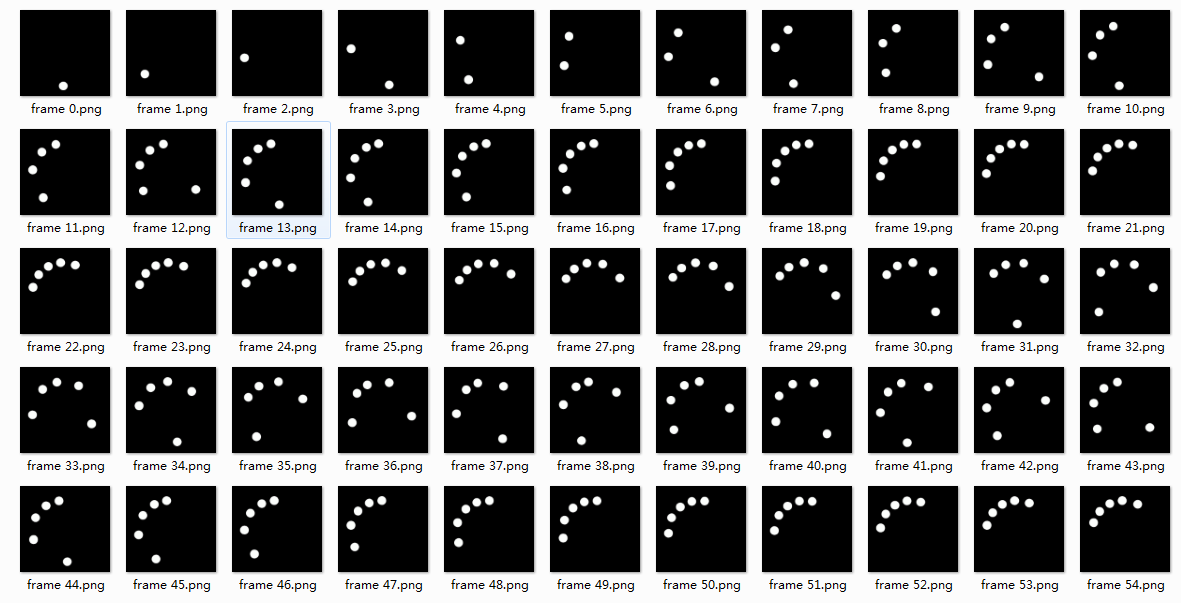

分解 loading 动图，抽离出每一帧画面

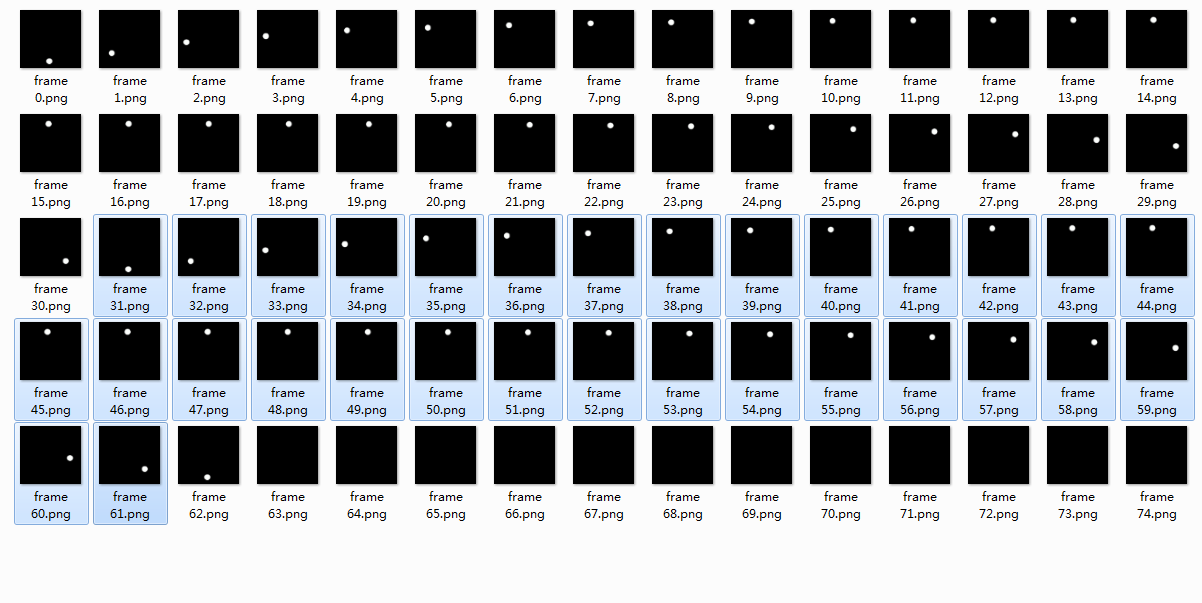

假设 5 个小球的行为是一样的，那么只分析 1 个小球，搞清它的运动模式后，拷贝 4 个模式相同的小球就可以。这里就用 windows 的画图工具处理掉其它小球，保留第一个

从单个来看的话，小球运动动画是这样的

从分解的静图看，一共 75 帧。小球从正下方出现，转 2 圈回到起点后消失，等待 12 帧后重新出现，开始循环。

由于只有两种颜色，所以这里采用图像识别方法处理所有截图，获取数据。虽然 js 没有专门的图像处理模块，但好在浏览器有 canvas。利用这点就够了。

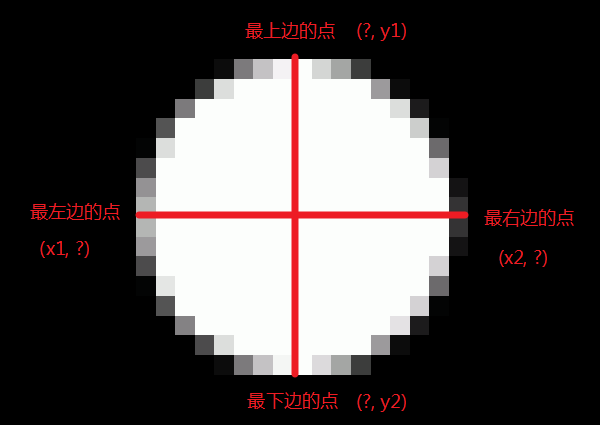

从图像到数据，大概原理就是过滤像素，筛选出小球的所有像素点，然后再根据小球左右上下对称的特点，利用以下方式算小球坐标

以 ((x1 + x2)/2, (y1 + y2)/2) 为圆心坐标，代替小球位置。

代码见后边，过程戳这里。总之，一顿操作后可以拿到小球的运动数据

从数据逆向轨迹函数

周期里的周期

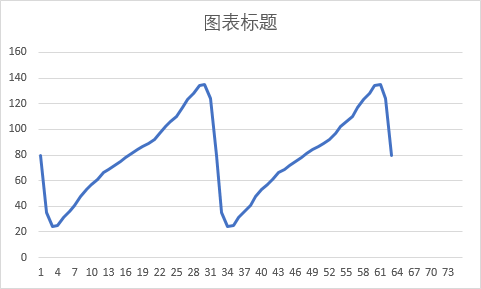

忽略小球消失的 12 帧，画出时间-横坐标图

注意到这个图呈现的周期性，首先它有两个相同的山峰，其次首尾数据都是 80，连在一起刚好是两个完整周期。回到数据与帧图。可以发现一个周期对应小球的一次圆周运动。

动图 75 帧，间距 100ms，对应 loading 动画每 7.5s 重复以下的循环一次

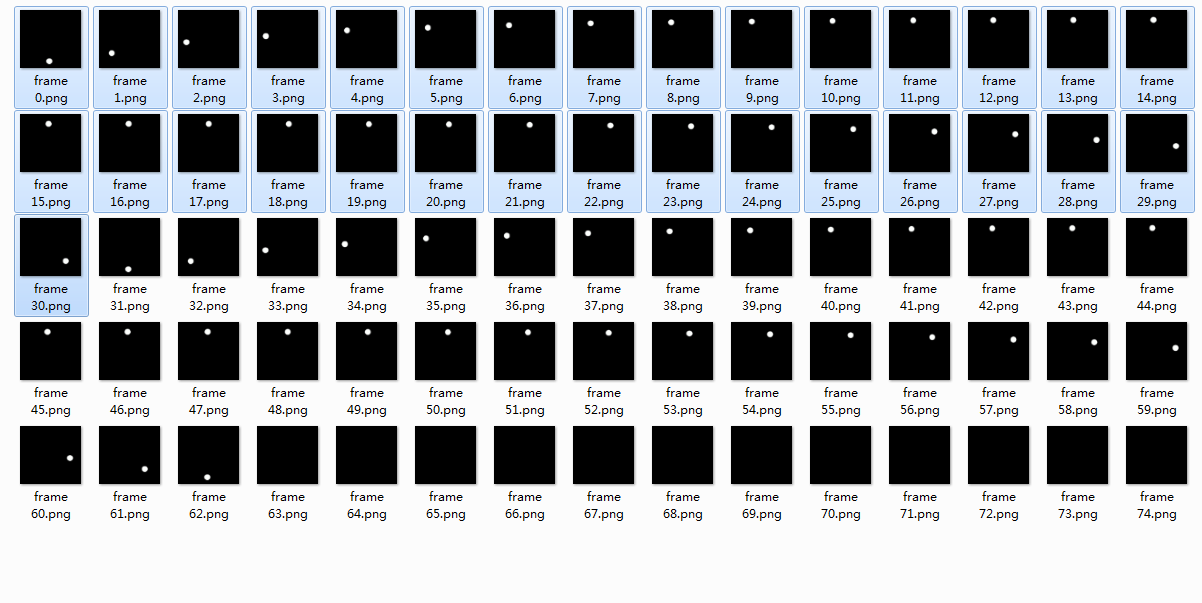

• 第 1 到 31 帧(frame0 - frame30)，完成一次圆周运动的闭环
• 第 32 到 62 帧(frame31 - frame61)，完成第二次圆周运动的闭环（这里就是重复的周期）

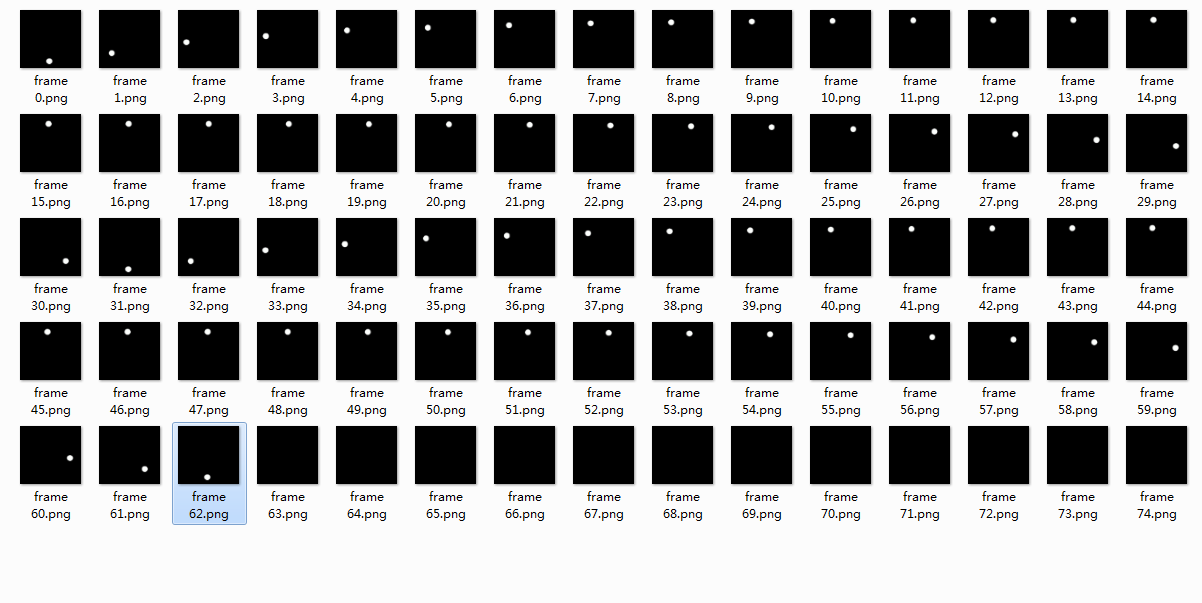

• 第 63 帧(frame62)，一张小球出现在底部的帧

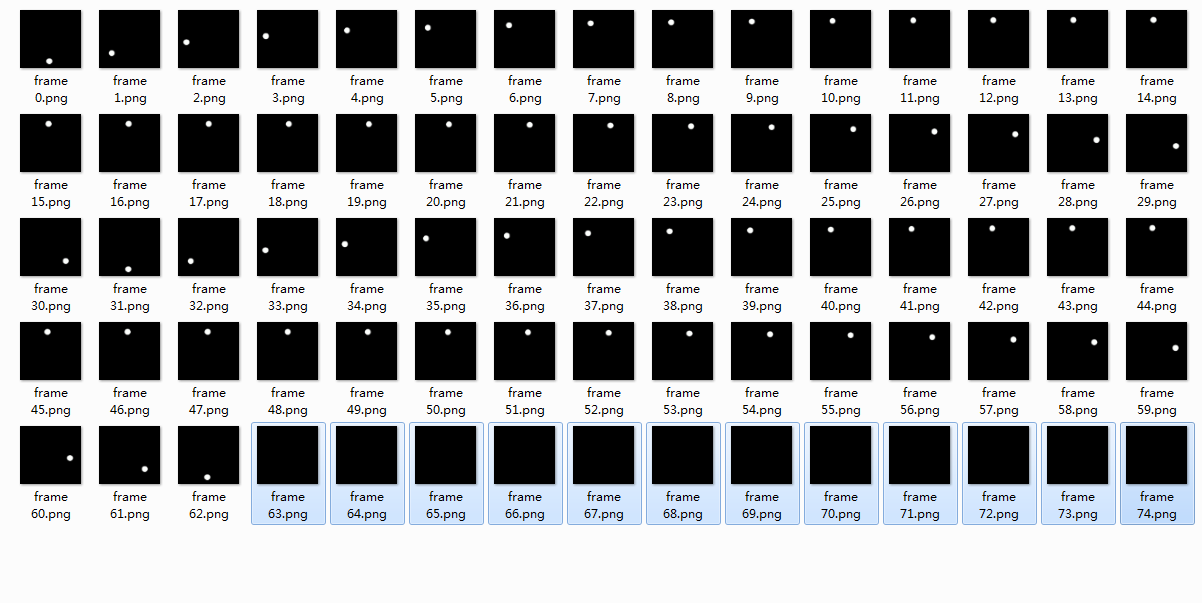

• 第 64 到 75 帧(frame63 - frame74)，小球消失

问题可以归结为 1 个周期，第 1 到 31 帧小球的运动轨迹分析

角度的计算

这里有两种策略，一种是把运动轨迹看成坐标关于时间的函数 x = x(t)，y = y(t)。另一种是看成角度关于时间的函数 θ = θ(t)

老实说，这之前我已经反解过 x 的函数，但就在做 y 的过程中意识到了函数的不统一，用角度好像更方便。所以后来就用角度计算了

计算角度，首先需要圆心

圆心的计算：

三点定一圆，选择图上距离较远的三点，连接三点作两条弦，两条弦上中垂线的交点就是圆心。

注意这里不用图像处理的任何东西，用现成的数据，找三个坐标直接算就 ok。

圆心计算结果是 (79.5，73.6)，知道圆心，就可以计算角度

角度的计算：

所有坐标 (x, y) 减去圆心，得到相对圆心坐标 (rx, ry)。

用反正切 Math.atan2(ry, rx)，得到弧度。弧度乘以 180/Math.PI，得到角度。

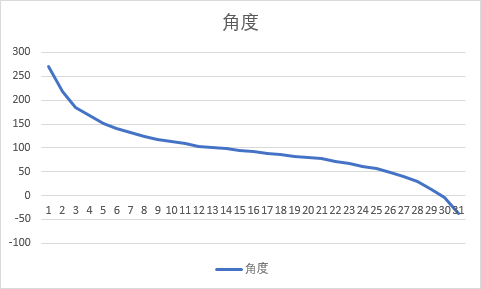

总之一顿操作后，1 个周期内 (第 0 到第 30 帧) 的角度数据如下：

画图

用多项式插值求解函数。

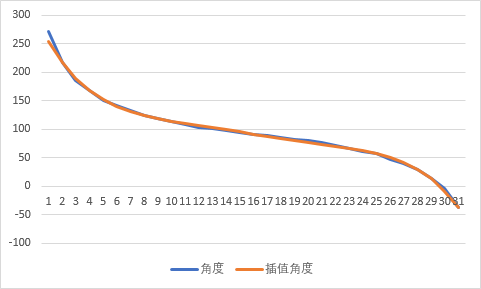

这里我选择牛顿插值法。分别用 3 次，4 次，5 次多项式等模拟（步骤和代码见后边），结果在 5 次多项式这里找到一个相似度很高的曲线

对应表达式：

θ = -0.00015 x^5 + 0.011489 x^4 - 0.34837 x^3 + 5.18375 x^2 - 41.4881 * x + 254.5074

统计两列数据的距离，平均误差 1.694 ，相对于 1 周 360 度，精度已经很高了

如果认为蓝线与红线的不重合处是数据误差的话，那么这个函数可以当作 loading 函数。

一个小球到一堆小球

一帧一帧观察，发现第 2 个球比第 1 个球出现时间慢 3 帧，且同一位置相比第 1 小球逆时针偏移 15 度。

第 3 个小球比第 1 小球慢 6 帧，偏移角度 30 度。第 4 第 5 分别慢 9，12 帧，偏移 45，60 度。

写代码

<style>
    .container {
        position: relative;
        background: #000;
        width: 164px;
        height: 157px;
    }
    .ball {
        position: absolute;
        background: #fcfefc;
        border-radius: 50%;
        width: 17px;
        height: 17px;
        opacity: 0;
        margin: -8.5px 0 0 -8.5px;
    }
</style>
<div class="container">
    <div class="ball"></div>
    <div class="ball"></div>
    <div class="ball"></div>
    <div class="ball"></div>
    <div class="ball"></div>
</div>

class BALL {
  constructor(options) {
    this.el = options.el
    this.offset = options.offset || 0
    this.init()
  }
  init() {
    this.t = 0
    this.frames = 75
    this.cPoint = {x: 79.5, y: 66.6}
    this.radius = 55.9
    this.loop()
  }
  loop() {
    setInterval(() => {
      this.update()
      this.render()
    }, 100)
  }
  update() {
    let {x, y} = this.getCursor(this.t)
    let o = this.getOpacity(this.t)
    this.x = x
    this.y = y
    this.o = o
    this.t = (this.t + 1) % this.frames
  }
  render() {
    this.el.style.left = this.x + 'px'
    this.el.style.bottom = this.y + 'px'
    this.el.style.opacity = this.o
  }
  getCursor(t) {
    let angle = this.getAngle(t)
    let rad = angle * Math.PI / 180
    let x = this.radius * Math.cos(rad) + this.cPoint.x
    let y = this.radius * Math.sin(rad) + this.cPoint.y
    return {x, y}
  }
  getOpacity(t) {
    return t > 62 ? 0 : 1
  }
  getAngle(t) {
    t = t % 31
    let arr = [254.5074303, -41.48808654, 5.18375032, -0.348365691, 0.011489067, -0.000148665]
    let ang = arr.reduce((ret, coef, pow) => ret + coef * (t ** pow), this.offset)
    return ang
  }
}

// 开始动画
let balls = document.querySelectorAll('.container .ball')
for(let i=0; i<balls.length; i++) {
  setTimeout(() => {
    new BALL({el: balls[i], offset: 15 * i})
  }, 300 * i)
}

效果如下

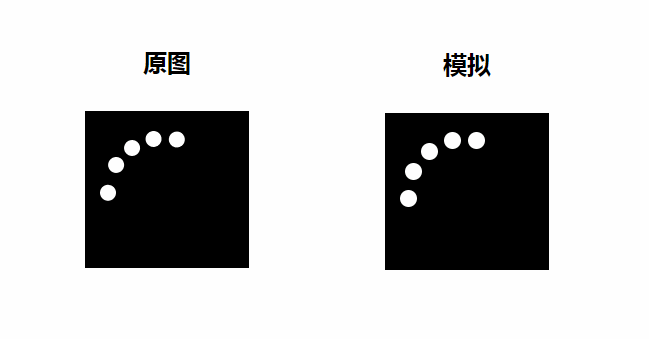

对比原版

杂项

这里总结一下过程中遇到的困难，以及相关代码。

• 角度的计算：知坐标求角度是个难题。感谢 stackoverflow 上的老哥，让我知道 JS 有 atan2 这么好用的 api。托它的福，之前的一篇文章环状滑动选择器的实现与思考，现在有更棒的做法：连接鼠标与圆心，将该向量的坐标换算成角度，用角度更新滑块的位置。
• 获取图片的像素数据：JS 没有直接读取图片像素数据的 api。借助 canvas，封装一个 imread api 解决。
• 插值算法：用牛顿插值法是因为我只记得这个方法，因为差商表算起来很简便。一开始我用 excel 算答案，后来发现插值选点的不同对效果影响很大。所以索性用 JS 封装一个自动插值 api，随机选点，自动优化。

这里比起插值，其实更应该用拟合。因为插值若非完全相等就没有意义。用随机选点那一套本质上还是距离择优，而能将这点做到极致的恰恰是拟合。所以拟合更好，有空再改。

atan2

atan2(y_number, x_number)
返回一个弧度，介于 -PI 到 PI 之间。x 负轴逆时针方向为起点，从 -PI 开始，到 PI 结束
若想获得数学意义上的角度（x 正轴逆时针方向为起点，从 0 开始，到 360 结束），可以

function getDeg(x, y) {
  let rad = Math.atan2(y, x)
  let deg = rad * 180 / Math.PI
  deg = deg < 0 ? deg + 360 : deg
  return deg
}

获取图片像素数据（imread api）

/*
 * @description：输入一张图片，获取该图像素数据并以 "rgbxy" 格式输出
 * @params {String} url: 图片地址
 * @params {String} cnvSelector: canvas选择器，可空。为空表示不将图片渲染到 canvas 标签，静默获取图片数据
 * @return {Object}： rgbxy 对象数组
 */
function imread(url, cnvSelector) {
  return new Promise((resolve, reject) => {
    try {
      let cnv = cnvSelector ? document.querySelector(cnvSelector) : document.createElement('canvas')
      let cxt = cnv.getContext('2d')
      let img = new Image()
      // 没有这句话会产生跨域问题，详见张鑫旭老师的博客
      img.crossOrigin = ''
      // 图片的地址不能是本地协议，必须是 http 协议
      img.src = url

      img.onload = function() {
        cnv.width = img.width
        cnv.height = img.height
        cxt.drawImage(img, 0, 0)
        let rawImageData = cxt.getImageData(0, 0, cnv.width, cnv.height)
        let imageData = parseImageData(rawImageData)
        resolve(imageData)
      }
    } catch(e) {
      reject(e)
    }
  })
}

// 读取原生图像数据，转换成 "rgbxy" 格式
function parseImageData({data, width, height}) {
  let rgb = parseRGBData(data)
  let rgbxy = parsePositionData(rgb, width, height)
  return rgbxy
}

// 解析图像的颜色数据
function parseRGBData(data) {
  data = [...data]
  let rgb = []
  while(data.length > 0) {
    let rgba = data.splice(0, 4)
    let r = rgba[0]
    let g = rgba[1]
    let b = rgba[2]
    rgb.push({r, g, b})
  }
  return rgb
}

// 解析图像的位置数据。行列从 1 计数，采用 W3C 坐标系（y 轴正向朝下）
function parsePositionData(rgb, width, height) {
  return rgb.map((item, idx) => {
    let colIdx = idx % width
    let rowIdx = (idx - colIdx) / width
    item.x = colIdx + 1
    item.y = rowIdx + 1
    return item
  })
}

可以通过以下方式调用。异步是因为图片数据的获取须在图片 onload 触发后执行

imread('http://qn.simenchan.xyz/frame 0.png').then(imageData => console.log(imageData))

寻找图像中特定色块的坐标

/*
 * @description：寻找图像中特定色块的坐标
 * @params {Object} imageData：rgbxy 对象数组
 * @params {Object} filter：回调函数，作为像素过滤器，一个参数，代表 rgbxy 数组每个元素
 * @return {Object}：过滤器筛选的 像素点集 的坐标中心 {x, y}
 */
function imSearch(imageData, filter) {
  let targetRange = imageData.filter(filter)
  let width = imageData.slice(-1)[0].x
  let height = imageData.slice(-1)[0].y
  let xRange = targetRange.map(p => p.x)
  let yRange = targetRange.map(p => height - p.y)
  console.log(xRange)
  console.log(yRange)

  let x1 = Math.min.apply(null, xRange)
  let x2 = Math.max.apply(null, xRange)
  let y1 = Math.min.apply(null, yRange)
  let y2 = Math.max.apply(null, yRange)
  let x = (x1 + x2) / 2
  let y = (y1 + y2) / 2

  return { x, y }
}

用法

// 假设要找以下色块的位置
const TARGET_COLOR = {r: 252, g: 254, b: 252}

// 先定义过滤器
function pixelFilter(pixel) {
  let {r, g, b} = TARGET_COLOR
  return pixel.r===r && pixel.g===g && pixel.b===b
}

// 然后调用
let {x, y} = imSearch(imageData, pixelFilter)

插值算法（interp api）

手工算法：

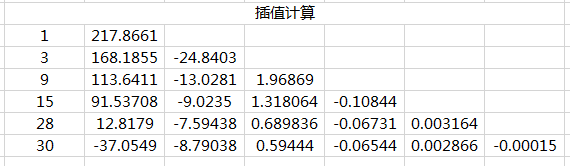

这里用到的是牛顿插值法，该方法求多项式系数用差商表完成

第 1 列是 x，第 2 列是 y。第 3 列计算所有点 (x, y) 与第 1 点 (1, 217.8661) 的斜率，记为 y1。第 4 列计算所有点(x, y1) 与第 1 点 (3, -24.8403) 的斜率，记为 y2。以此类推，更新第 5，6，7 列，直到该列只有一个数

完成差商表后，就得到插值公式了。记阶梯对角上每个数为 A, B, C, D, E, F，第 1 列的每个数为 a, b, c, d, e, f。

结果为：y=A + B*(x-a) + C*(x-a)(x-b) + D*(x-a)(x-b)(x-c) + E*(x-a)(x-b)(x-c)(x-d) + F*(x-a)(x-b)(x-c)(x-d)(x-e)

代码实现：

/*
 * @description：插值函数，输入多个数据点，输出对应插值多项式的系数与常数
 * @params {Object} points：数据点对象数组 [{x, y}, ...]
 * @return {Object}：多项式系数与常数对 [{a, b}, ...]
 */
function interp(points) {
  let xRange = points.map(p => p.x)
  let yRange = points.map(p => p.y)
  let ans = []
  ans.push({a: yRange[0], b: 0})
  let nextCol = { xRange, yRange }
  console.log(nextCol)

  while(nextCol.xRange.length >= 2) {
    let b = nextCol.xRange[0]
    nextCol = diff(nextCol)
    console.log(nextCol)
    let a = nextCol.yRange[0]
    ans.push({ a, b })
  }
  return ans
}

function diff(col) {
  let { xRange, yRange } = col
  let nXRange = []
  let nYRange = []
  for(let i=1; i<xRange.length; i++) {
    let newVal = (yRange[i] - yRange[0]) / (xRange[i] - xRange[0])
    nXRange.push(xRange[i])
    nYRange.push(newVal)
  }
  return { xRange: nXRange, yRange: nYRange }
}

/*
 * 说明：检验插值多项式计算结果
 */
function comInterp(ans, x) {
  if(ans.length === 1) return ans[0].a
  let result = ans[0].a
  let factor = 1
  for(let i=1; i<ans.length; i++) {
    let {a, b} = ans[i]
    factor *= (x - b)
    result += a * factor
  }
  return result
}

自动插值 （autoInterp api）

原理：随机选点，优胜劣汰

/*
 * @description：自动插值函数
 * @params {Object} oPoints: 数据点对象数组 [{x, y}, ...]
 * @params {Number} pCount: 插值数据点数(注：= 多项式次数+1)
 * @params {Number} times: 蒙特卡洛试验次数(注：次数越大，精度和时间越高)
 * @console ：构造数据点，多项式系数&常数，平均误差
 */
    function autoInterp(oPoints, pCount=4, times=100000) {
    let bestPoints = []
   let bestAns = []
   let bestE = Infinity

   for(let i=0; i<times; i++) {
     let points = getRandomPoints(oPoints, pCount)
     let ans = interp(points)
     let e = checkInterp(ans, oPoints)
     if(e < bestE) {
       bestPoints = points
       bestAns = ans
       bestE = e
     }
   }

   console.log(bestPoints)
   console.log(bestAns)
   console.log(bestE)
 }

 function comInterp(ans, x) {
   if(ans.length === 1) return ans[0].a
     let result = ans[0].a
   let factor = 1
   for(let i=1; i<ans.length; i++) {
     let {a, b} = ans[i]
     factor *= (x - b)
     result += a * factor
   }
   return result
 }

 function checkInterp(ans, oPoints) {
   return oPoints.reduce((ret, o) =>
     ret + Math.abs(o.y - comInterp(ans, o.x)), 0) / oPoints.length
 }

 function getRandomPoints(oPoints, count) {
   oPoints = oPoints.sort((a, b) => .5 - Math.random())
   return oPoints.slice(0, count)
 }

 autoInterp(oPoints, 6, 100000)
